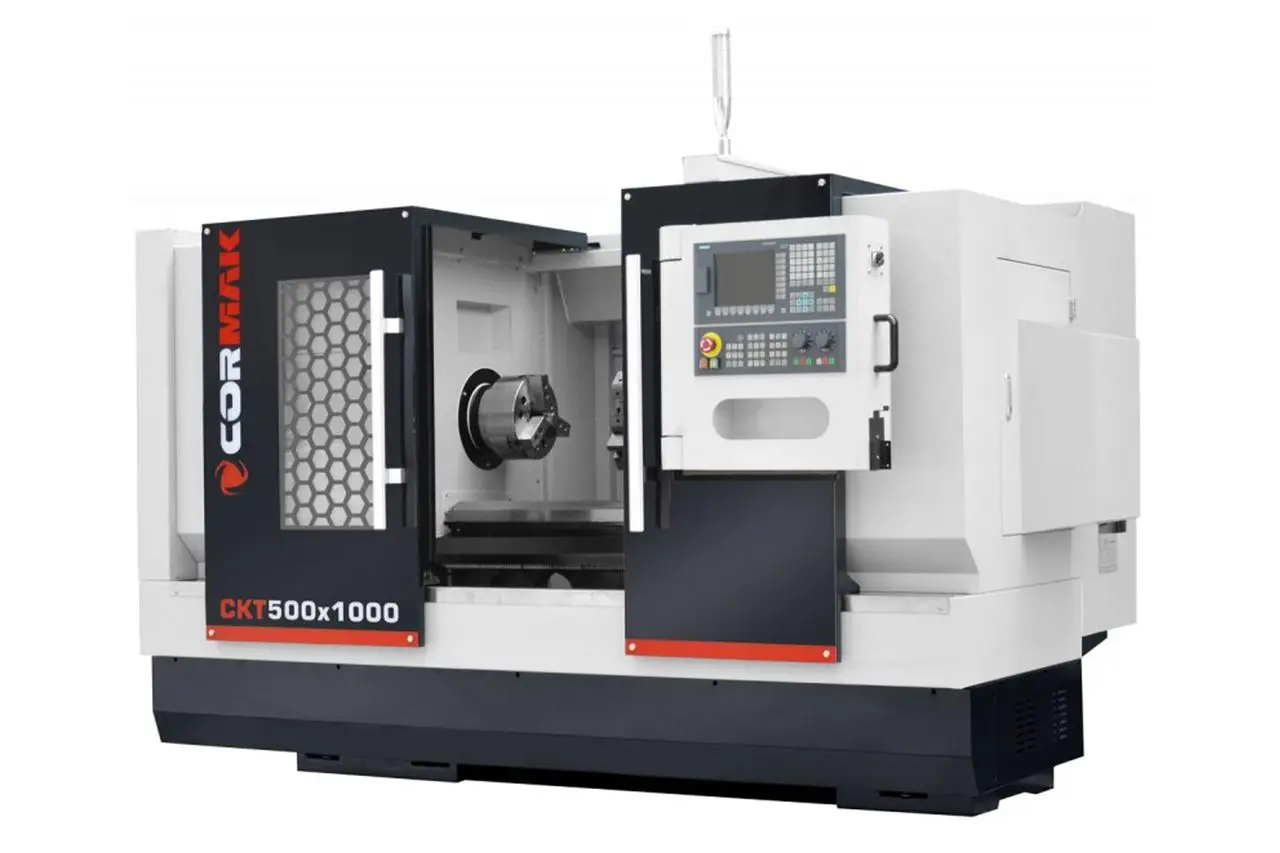

Токарний верстат з ЧПУ Cormak 500x1000 (CKT500/1000SH8)

Дані верстати з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.

Функціонал:

· обробка зовнішніх поверхонь;

· розточування отворів;

· розточування внутрішніх криволінійних поверхонь конічної форми;

· обробка зовнішнього та внутрішнього різьблення;

· обробка дуг;

· розгортання отворів;

· швидкісна обробка чорних та кольорових металів.

Схеми обробки

Контруктивні особливості:

Станина

Ціліснолита станина з додатковими ребрами жорсткості відлита з чавуну. Така конструкція станини забезпечує підвищену жорсткість, вібростійкість та здатна витримувати підвищені навантаження.мітчики та ін.

Коробкак подач

Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю.

Задня бабка

Пристрій для кріплення заготівлі (при обробці в центрах), або для кріплення інструментів, таких як мітчик, плашка при нарізанні різьблення; свердл або свердлильного патрона при свердлінні отворів.

Супорт

Пристосування для кріплення обробного інструменту та переміщення інструменту у заданих напрямках

Перемикач подач

Багатопозиційний важіль для увімкнення автоматичного переміщення ріжучого інструменту в заданому напрямку.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Діаметр обробки над станиною: 500 мм

Діаметр обробки над супортом: 250 мм

Максимальна довжина обробки: 1000 мм

Швидкість обертання шпинделя: 100-1800 об/хв

Діаметр отвору шпинделя: 66 мм

Конус шпинделя: A2-11

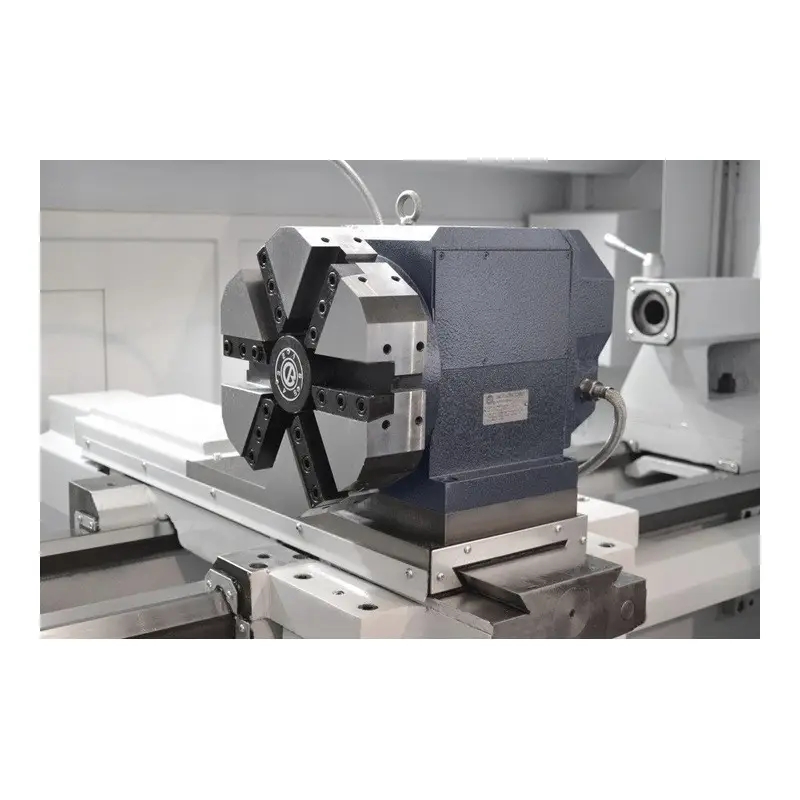

Кількість інструментів: 6 (опція: 8/10)

Розмір інструментів: 25 мм

Конус задньої бабки: MT 5

Швидкість подачі осей X/Z: 8/10 м/хв

Максимальний хід пінолі: 200 мм

Потужність двигуна: 7,5 кВт

Потужність інвертора: 11 кВт

Габарити: 2950x1520x1750 мм

Маса нетто: 2850 кг
